Оборудование игровой площадки крепится к земле, поэтому земля решает, прослужит ли установка. Фундамент — это заглубленная часть, которая передает всю нагрузку от игровой конструкции на почву или бетон, а анкер — это болтовое соединение между этим фундаментом и стальной стойкой. Укажите как на основе обследования объекта, так и на основе стандартного чертежа: участок уплотненного грунта, мощеная плита, настил крыши и участок прибрежного песка требуют разных деталей. В государственном проекте приемочная проверка должна подтвердить три цифры на месте: глубину фундамента, расстояние между анкерами и прочность затвердевшего бетона, прежде чем покрытие будет уложено поверх анкеров.
В этом руководстве объясняется, чем различаются фундаменты и анкеры, какие грунтовые условия требуют изменения детали, что прописывать в спецификации, как проверять работу при монтаже и какую документацию хранить у оператора. Оно написано для покупателя, который уже выбрал оборудование и теперь должен знать, как оно будет храниться на месте в течение как минимум 10 лет публичного использования.
Быстрый ответ
1. Чем занимается Фонд детских площадок
2. Чем анкеры отличаются от фундамента
3. Четыре основных условия, которые меняют детали
4. Уплотненная почва и стандартная деталь столба
5. Тротуарные плиты, настилы и твердые поверхности.
6. Прибрежные, песчаные участки и участки с высоким уровнем водного риска.
7. Фундаменты для более высоких и тяжелых конструкций.
8. Что написать в спецификации
9. Как проверить работу во время установки
10. Фонды, которые терпят неудачу и почему
11. Часто задаваемые вопросы
12. Распространенные ошибки, которых следует избегать
13. Контрольный список покупателя
14. Заключительные мысли
Фундамент для оборудования детской площадки передает нагрузку от оборудования на землю. Качающаяся рама, вышка для лазания или слайд-блок не являются легким объектом: вышка для лазанья с веревочной сеткой высотой 3 м и стальными стойками обычно весит 980 кг за один комплект, а три комплекта на одной раме башни могут весить 2940 кг, прежде чем на нее встанет любой ребенок. Каждый килограмм этой нагрузки плюс динамическая нагрузка, создаваемая прыжками или раскачиваниями ребенка, проходит через анкер в столб, вниз по столбу в фундамент и из фундамента в почву. Фундамент — единственная часть пути нагрузки, которую покупатель никогда не видит после установки, поэтому эту часть чаще всего оставляют неясной.

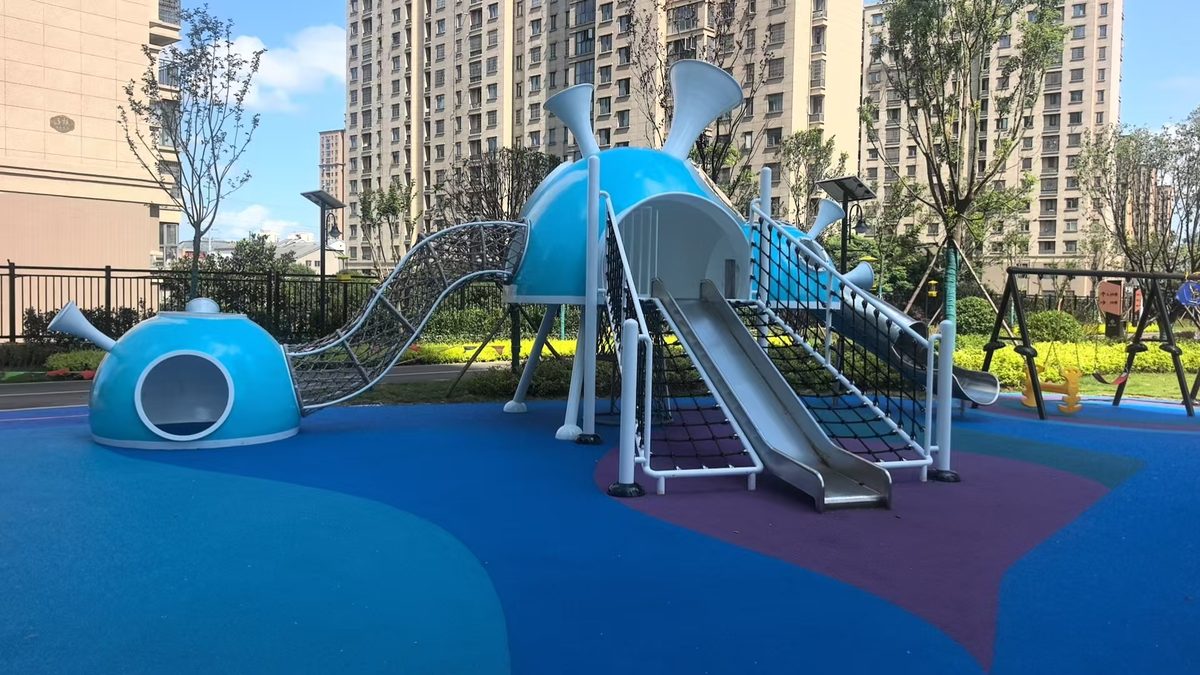

Ссылка на продукт из библиотеки проекта NUUTOO.
Две неудачи проявляются на общественных игровых площадках. Первый — это подъем, когда ветер или ребенок, взбирающийся на столб снаружи, тянет конструкцию вверх, и столб начинает двигаться в земле. Второй – опрокидывающийся, при котором горизонтальный толчок детей на качелях или горке поворачивает всю конструкцию вокруг края ее основания. Обоим разрушениям противостоит одно и то же: фундамент достаточной массы и глубины, соединенный анкерами с достаточным расстоянием и достаточным заглублением. Кодом для европейских проектов является EN 1176-1, а структурные расчеты обычно следуют стандарту EN 1997 для геотехнического проектирования фундаментов.
Анкер — это металлическое крепление, а фундамент — это бетон или подземная конструкция, с которой работает анкер. На стандартной открытой игровой площадке анкер представляет собой стержень из оцинкованной или нержавеющей стали или расширяющуюся втулку, которая вставляется в бетонное основание и прикрепляет к нему стальную стойку. Обычно на 3-метровой вышке используется 4 точки анкера на стойку, бетонное основание диаметром 400 мм и минимальная глубина заглубления 600 мм ниже конечного уровня, при этом верхняя часть бетона находится на 100 мм ниже окружающей поверхности, так что головка анкера и шайба располагаются внутри игровой зоны, а не на краю поверхности.
Не в каждом проекте используется бетонный фундамент. В конструкции с фанерной или деревянной поверхностью используется заземляющий винт, который представляет собой винтовой анкер, ввернутый в землю и обычно сертифицированный для почвы, в которой он используется. В стальном каркасе на мощеной плите используется химический анкер, представляющий собой смолу, которая прикрепляет резьбовую шпильку к бетону, и у него есть срок годности, поэтому дату партии необходимо проверять на месте. Высотную конструкцию или конструкцию на крыше вообще невозможно заложить, и тогда путь нагрузки проходит через распорную плиту или балку каркаса в структурную плиту, при этом инженер по перекрытиям подтверждает точечную нагрузку. Таким образом, выбор якоря зависит от заземления, и в спецификации сначала должно быть указано заземление.
Большинство проблем с фундаментом возникает из-за того, что все сайты рассматриваются как один и тот же сайт. Четыре условия охватывают большинство реальных случаев, и каждое из них меняет детали, а не только количество. Первый представляет собой твердый уплотненный грунт, поддерживающий стандартное бетонное основание. Второй — это рыхлый или рыхлый грунт, который не может выдерживать опору и требует установки сваи или винтового анкера на достаточную глубину. Третий — это твердая поверхность, такая как бетонная плита, асфальтированная площадка или спортивная площадка, где крепление к плите должно быть химическим или механическим, а плиту необходимо проверить на наличие трещин и деформационных швов. Четвертый — прибрежный или подверженный наводнениям участок, где уровень грунтовых вод высок и сталь требует дополнительного припуска на коррозию.
Практический способ классифицировать площадку — выкопать три испытательные ямы глубиной 500 мм в запланированных местах расположения столбов до того, как будет выпущен чертеж. На каждой яме должно быть видно, твердая или рыхлая почва, имеется ли уровень грунтовых вод и имеются ли подземные сооружения. Проект на Ближнем Востоке с игровой площадкой площадью 600 квадратных метров, сданный в 2026 году, располагался на мелиорированной песчаной насыпи недалеко от побережья, а стандартная деталь фундамента толщиной 400 мм была заменена винтовыми анкерами на 1200 мм плюс антикоррозионная втулка, поскольку в сезон дождей уровень грунтовых вод был ниже 900 мм. Решение об изменении было принято на испытательной яме, а не после даты поставки.
Стандартная деталь для плотного уплотненного грунта проста и представляет собой самое простое и правильное решение. Каждую стальную стойку устанавливают в бетонный фундамент, анкерный узел заделывают в бетон, а стойку приваривают или прикручивают болтами к анкерной пластине на нужной высоте. Обычно для общественной игровой площадки указывается класс бетона C25/30, диаметр фундамента стандартной стойки составляет 400 мм, а глубина от чистого уровня до низа фундамента составляет минимум 600 мм. Грунт внутри фундамента перед заливкой бетона уплотняется слоями по 100 мм, поскольку бетон, залитый на рыхлом грунте, разрушается на границе раздела, а не в самом бетоне.

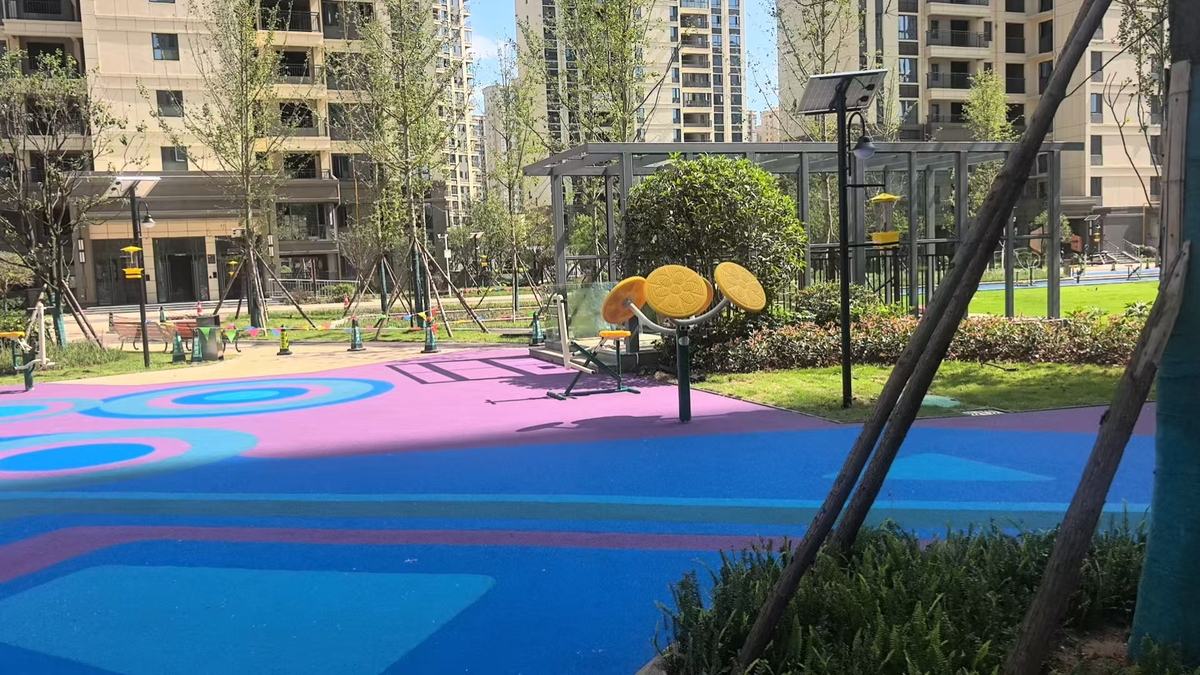

Ссылка на продукт из библиотеки проекта NUUTOO.
Уплотнение — это то, что проверяют, а что обычно пропускают. При задокументированной установке подрядчик выкопал 600 мм, засыпал дно 200 мм уплотненным твердым заполнителем слоями по 100 мм, и каждый слой проверялся на плотность перед заливкой фундамента. Вся сетка стоек в этом проекте использовала 16 футов на башне из веревочной сетки высотой 3 м с двумя направляющими, и запись об уплотнении этих 16 футов была частью файла передачи. Если уплотнение невозможно продемонстрировать, спецификация должна требовать более глубокого фундамента или винтового анкера, проверенного на выдергивающую нагрузку, а значение испытания на выдергивание жилой веревочной сети обычно как минимум в 1,5 раза превышает расчетную подъемную силу.
На мощеной поверхности опора исчезает, и на смену ей приходит химический состав анкера. Химический анкер представляет собой картридж из смолы, который прикрепляет стойку к просверленному отверстию, и это обычный выбор для плиты, поскольку он позволяет регулировать положение на месте. Необходимо контролировать три вещи: диаметр и глубину отверстия, которые производитель анкера указывает для каждого размера шпильки; состояние поверхности, поскольку пыльное или влажное отверстие ухудшает сцепление; и время отверждения, которое для стандартной полиэфирной или винилэфирной смолы составляет от 24 до 72 часов до нагрузки конструкции. Загрузка анкера до затвердевания смолы является наиболее распространенной ошибкой на завершенных объектах.

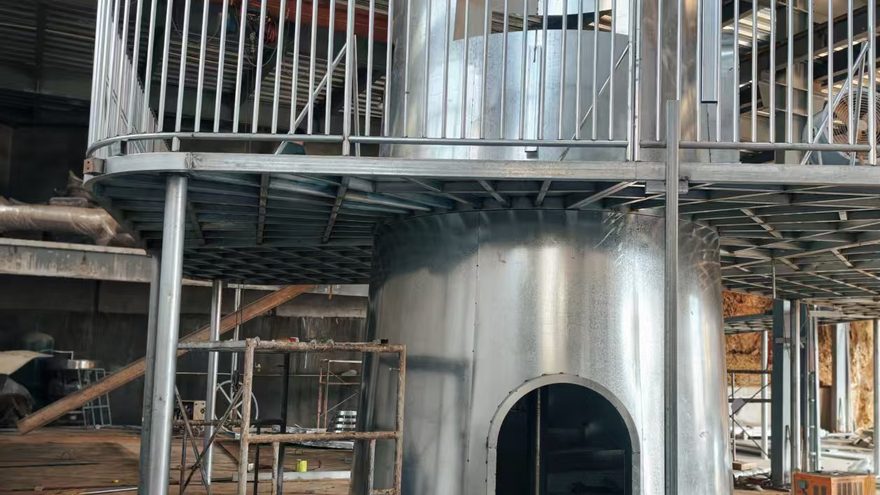

Ссылка на продукт из библиотеки проекта NUUTOO.
Сама плита также нуждается в проверке, и этот этап пропускают. Новая плита должна достичь расчетной прочности, обычно за 28 дней, прежде чем будет нагружен анкер. Существующая плита нуждается в обследовании на наличие трещин, деформационных швов и предыдущих проникновений, а также требуется подтверждение от инженера-строителя о том, что точечная нагрузка от оборудования находится в пределах мощности плиты. В проекте крыши, где земляные работы невозможны, анкер проходит через распорную пластину в структурную плиту, а гидроизоляционная мембрана крыши защищается приклеенным воротником или приподнятым постаментом, в противном случае место проникновения анкера становится точкой проникновения воды в здание.
Прибрежные объекты нуждаются в двух отдельных ответах: один для земли и один для стали. На земле песчаная или мелиорированная насыпь не может удерживать неглубокое основание, поэтому обычным ответом является винтовой анкер к соответствующему слою или свае, и тип анкера должен быть сертифицирован для этого класса почвы, а не для обычного грунта. Для стали допуск на коррозию увеличивается, и спецификация обычно требует использования горячеоцинкованной стали с минимальной толщиной покрытия 70 микрометров на заглубленных частях, а также втулки или битумной пленки на самом анкере, поскольку анкер — это единственный компонент, который находится во влажной почве и в воздухе одновременно.

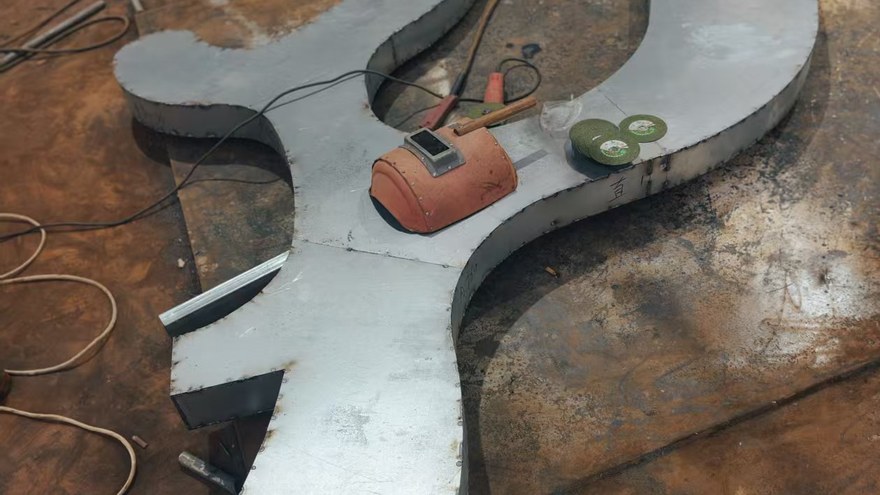

Ссылка на продукт из библиотеки проекта NUUTOO.
Соляные брызги – это отдельная тема от захоронения. Прибрежный парк, расположенный в пределах 500 м от моря, нуждается в покрытии с документированным результатом испытания в солевом тумане, а не с общим заявлением о долговечности, а крепления из нержавеющей стали стоит указывать на видимой верхней части, даже если заглубленная часть оцинкована. В курортном проекте, реализованном в 2026 году, с 3-метровой башней с канатной сеткой на территории прибрежного отеля, для заглубленных анкеров использовалась шпилька из нержавеющей стали марки 316, установленная в бетонном основании толщиной 500 мм на глубине 700 мм с битумной обмоткой поверх открытой резьбы, а окружающие столбы были оцинкованы горячим способом до толщины 80 микрометров. Решение записано в спецификации сайта, и оператор может отменить его в более позднем расширении только за определенную плату.
Высота оборудования создает опрокидывающий момент, и фундамент должен противостоять этому моменту, а не только вертикальной нагрузке. Одиночная 3-метровая вышка-платформа с веревочной сеткой и одной горкой — обычный случай. Башня высотой 6 м, многоуровневая комбинированная конструкция с тремя платформами или конструкция с длинной консольной горкой – нет. Для более высокой конструкции спецификация обычно добавляет более широкую опору, более глубокую заделку и диагональные связи между стойкой и анкером, и это требует структурного расчета для случая опрокидывания, а не эмпирического правила.

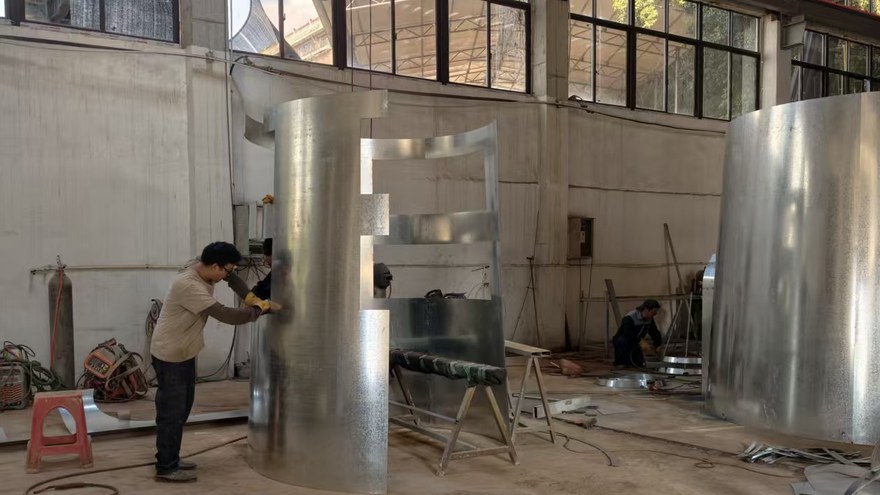

Ссылка на продукт из библиотеки проекта NUUTOO.
Динамический фактор делает расчет необходимым. Качели не являются статической нагрузкой, поскольку сиденье движется по дуге, а цепь и вешалка шарнирно сочленяются, поэтому пиковая сила на якоре в несколько раз превышает статическую нагрузку сиденья и ребенка. EN 1176-1 решает эту проблему, определяя размеры сиденья качелей и свободное пространство вокруг качелей, а проектировщик, которому нужна величина выдергивания анкера, должен использовать вариант нагрузки при повороте из этого стандарта, а не одно значение нагрузки. В реализованном проекте с двумя секциями башни высотой 3 м в стальной раме использовалась опора толщиной 600 мм на глубине 800 мм с химическим анкером в бетоне, а результаты испытаний на выдергивание анкера были записаны для 4 из 16 стоек в качестве выборочной проверки, а на оставшиеся 12 распространяется сертификат заводских испытаний на партию анкеров.
Спецификация фундамента, которая выдержит проверку на месте, требует семи пунктов, и каждый из них поддается проверке. Покупатель может ознакомиться с теми же ожиданиями в руководстве по выбору производителя оборудования для игровых площадок перед размещением заказа, а также с самой планировкой в службе индивидуального проектирования игровой площадки . Во-первых, классификация грунта с типом почвы и измеренной глубиной уровня грунтовых вод. Во-вторых, тип фундамента для каждой должности нарисован, а не описан. В-третьих, класс бетона и минимальная глубина. В-четвертых, тип анкера с указанием номера детали производителя и момента затяжки или времени отверждения. В-пятых, защита от коррозии, толщина покрытия указывается в микрометрах. В-шестых, требования к испытаниям на сжатие или выдергивание и их частота. В-седьмых, монтажный допуск на высоту стойки и вертикальность рамы, который обычно составляет 1 к 100 и проверяется перед укладкой покрытия.
| Состояние грунта | Типовой фундамент | Минимальная глубина | Проверка ключа на месте |
|---|---|---|---|
| Твердая уплотненная почва | Бетонный фундамент C25/30, диаметр 400 мм. | 600 мм ниже готового уровня | Уплотнение слоями по 100 мм. |
| Рыхлая засыпка или подготовленная земля | Ввинтите анкер на достаточную глубину | 1000 мм или по сертификату | Испытание на выдергивание 1 из 10 анкеров |
| Бетонная или асфальтовая плита | Химический анкер, шпилька на смоляной связке | Техническое описание каждого анкера | Время отверждения перед загрузкой |
| Терраса на крыше | Распределите плиту и опору в конструкционную плиту | Инженер разработал | Гидроизоляционный воротник, проверка точечной нагрузки |
| Прибрежная или песчаная заливка | Винтовой анкер или свая, шпилька из нержавеющей стали | 1200 мм | Сертификат на покрытие солевым туманом, битумная пленка |
Еще два предмета дополняют комплект. Первый — это протокол передачи, который должен содержать результаты уплотнения или испытаний, номера партий анкеров и дату заливки бетона, поскольку именно эти документы разрешают спор о треснувшей стойке пять лет спустя. Второе — это требование, чтобы покрытие укладывалось на готовый фундамент так, чтобы анкеры были закрыты и не представляли собой опасность спотыкания или несанкционированного доступа. Здесь также сверяется глубина ударопоглощающего покрытия с высотой падения оборудования, и перед установкой поверхности эти два числа должны согласоваться.
Установка должна быть проверена в четырех точках, каждая точка имеет измеримое приемочное значение. При раскопках проверьте глубину ямы и состояние почвы на соответствие классификации, указанной в спецификации, и сфотографируйте открытую яму с помощью измерительной ленты в рамке. При армировании и опалубке проверьте положение анкера по разметочному чертежу и убедитесь, что высота анкера над бетоном соответствует допуску высоты стойки. При заливке проверьте класс бетона по накладной и плотность засыпки под фундаментом. При установке стойки проверьте вертикальность каждой стойки и диагональную распорку там, где этого требует деталь.
Простое измерение выявляет большинство дефектов до того, как они будут скрыты. Уровень высотой 1 м или телефонный инклинометр на каждой стойке дает непосредственное значение вертикальности, и в спецификации должен быть указан допуск, который обычно составляет 1 из 100. Веревочная линия или лазерный уровень поперек анкерной сетки подтверждают высоту, и это проверка, которая решает, будет ли покрытие плотно прилегать к стойке. Затем на раму загружается оборудование для покрытия поверхности, и после периода отверждения анкеры повторно проверяются, поскольку химический анкер, который был нарушен до отверждения, будет перемещаться, а заземляющий винт, который был повернут в мерзлый или очень влажный грунт, не удержится.
Схемы неудач повторяются, и у каждой из них есть одна основная причина. Столб, наклоняющийся после сезона эксплуатации, обычно устанавливали в подготовленный грунт с неглубоким основанием, чтобы фундамент проворачивался в грунте под опрокидывающей нагрузкой. Анкер, который поднимается из бетона, обычно представляет собой смоляной анкер, который был загружен до времени отверждения, или отверстие, которое не было очищено перед закачкой смолы. Бетонный фундамент, который трескается посередине, обычно является результатом заливки мерзлого грунта или плохо утрамбованного основания, оба из которых видны на месте во время заливки и невидимы впоследствии.
Ржавчина на линии земли — это образец, который появляется последним и стоит больше всего. Он развивается там, где оцинкованное покрытие разрезается во время установки, обычно там, где столб разрезается или приваривается к линии заземления, и край среза становится отправной точкой коррозии. Профилактика носит скорее процедурный, чем технический характер: разрежьте и приварите выше линии заземления, оцинковайте после любых модификаций и отремонтируйте любые повреждения покрытия при установке с помощью шпатлевки с высоким содержанием цинка. Опубликованный пункт EN 1176 о коррозии гласит, что поврежденные покрытия должны быть восстановлены до первоначальной толщины, и проверка этого ремонта должна быть зафиксирована в файле передачи, а не в памяти установщика.
Четыре вопроса ниже охватывают моменты, которые определяют, сохранится ли установка в течение срока общественной службы. На них указываются фиксированные справочные значения, чтобы ответы можно было сверить с чертежами и записями на объекте.
Да, и нормальный минимум для стандартного стального столба на твердом уплотненном грунте составляет 600 мм ниже конечного уровня с бетонным основанием диаметром 400 мм из C25/30, а глубина увеличивается, когда земля рыхлая, когда конструкция выше 3 м или когда столб имеет качели или скольжение. Глубина — это только отправная точка, поскольку определяющее значение исходит из геотехнического проекта и расчета опрокидывания.
Да, с химическим анкером или анкером с механическим расширением, при условии, что плита достигла расчетной прочности, плита проверена на растрескивание и несущую способность, а также соблюдено время отверждения смолы. На структурной плите для устранения точечной нагрузки требуется инженер-строитель, а на крыше гидроизоляцию необходимо защищать с помощью приклеенного воротника или приподнятого постамента при каждом проникновении.
Да, стандартная стойка на общественной башне с веревочной сеткой или комбинированной конструкции использует 4 анкера, а на более высокой стойке или там, где консольная направляющая добавляет опрокидывающий момент, их число может увеличиться до 6. Основным требованием является то, чтобы анкерная группа выдерживала расчетные подъемные и опрокидывающие силы с коэффициентом безопасности, требуемым стандартом EN 1997 и инструкциями по установке производителя.
Да, испытательные ямы глубиной 500 мм на каждой запланированной позиции столба отвечают на этот вопрос до выдачи чертежа. Твердая почва, которую можно уплотнять слоями, занимает стандартную основу. Рыхлая насыпь, рыхлый грунт или высокий уровень грунтовых вод требуют винтового анкера или сваи, а тип анкера должен быть сертифицирован для этого класса почвы. Если ответ неопределенен, в спецификации должна быть указана предварительная позиция и указана цена, чтобы решение принималось на основе испытаний, а не на основании мнения.
Первая ошибка — копирование детали фундамента с фотографии без обследования объекта, в результате чего получается рисунок, который работает на одном объекте и не работает на другом. Во-вторых, указывается класс бетона, но не требования к уплотнению, поскольку качество бетона мало что значит для мягкого основания. Третий вариант — использование стандартного якоря для прибрежного участка, поскольку заглубленная часть не видна, что откладывает принятие решения о коррозии до тех пор, пока якорь не будет заменен. Четвертый — позволить начать установку покрытия до того, как затвердеет анкер, что представляет собой небольшое окно, которое часто игнорируется, поскольку оно никому не принадлежит. Пятый – принять установку без протокола уплотнения, номера партии анкеров и талонов на доставку бетона, а затем не иметь никаких документов при перемещении первой стойки.
Шестая ошибка — рассматривать фундамент как деталь для установки и поэтому никогда не упоминать его в заказе на поставку. Покупатель может указать тип фундамента в заказе, потребовать сертификацию анкера для фактического класса почвы и потребовать акты передачи в качестве условия поставки, и эти три строки ничего не стоят на этапе предложения и устраняют большую часть рисков позже. Если покупатель принимает стандартные детали поставщика без адаптации, единственным честным заявлением в файле является то, что установка была разработана для типового объекта, и это утверждение, которое государственный оператор должен защищать в отчете об инциденте.
1. Перед выдачей чертежа фундамента поручить обследование площадки с использованием испытательных ям на каждой запланированной позиции поста.
2. Запишите тип почвы, измеренную глубину уровня грунтовых вод и состояние поверхности и укажите все три в спецификации.
3. Назовите тип фундамента для каждой группы стоек, нанесенный на план, с указанием класса бетона и минимальной глубины.
4. Назовите тип анкера, указав номер детали производителя, глубину установки, а также момент затяжки или время отверждения.
5. Укажите степень защиты от коррозии в микрометрах и добавьте покрытие из нержавеющей стали или битума, если участок находится на побережье.
6. Попросите провести испытание на сжатие или выдергивание и установите частоту в спецификации, обычно 1 из 10 анкеров в системе винтовых анкеров.
7. Установите допуск установки по высоте и вертикальности стойки и назовите 1 из 100 в качестве эталонного значения.
8. Подтвердите готовый уровень фундамента так, чтобы глубина покрытия ударопоглощающей игровой площадки и высота падения оборудования совпадали.
9. Требуйте актов передачи, которые включают записи об уплотнении, номера партий анкеров, билеты на доставку бетона и подтверждение ремонта покрытия.
10. Добавьте в заказ на поставку объем фундамента и привязки и сделайте записи о передаче условием окончательного платежа.
Фундамент — единственная часть игровой площадки, которую нельзя проверить после передачи, и именно от нее зависит, останется ли оборудование на месте после десяти зим. Три числа, которые имеют значение, — это глубина фундамента, заглубление анкера и значение испытания на выдергивание, и все три можно указать до заказа оборудования, и все три можно проверить на месте, пока работа ведется. Впишите их в спецификацию, потребуйте записи в файле передачи, и установка станет проверяемым процессом, а не упражнением на доверие. Для справки: принятые значения для стандартного общественного проекта: глубина 600 мм на твердом грунте, диаметр фундамента 400 мм в C25/30, 4 анкера на стойку и рекорд уплотнения для каждого фундамента.
